Set zur akustischen Analyse von Akustikgitarren

Set zur akustischen Analyse von Akustikgitarren

Dieses Set wurde entwickelt, um die von Giuliano Nicoletti in „Mastering the Sound of the Acoustic Guitar“ vorgeschlagenen Messungen und Analysen in der Werkstatt durchzuführen. Es enthält alle notwendigen Komponenten für die drei Phasen der akustischen Untersuchung der Resonanzdecke bei bereits gebauten Gitarren. Besonders nützlich für Gitarrenbauer, die die akustische Abstimmung ihrer Instrumente auf einer messbaren und wiederholbaren Grundlage vertiefen möchten, ohne fortgeschrittene Kenntnisse im Bereich Audio zu benötigen.

Phase 1: Messen der akustischen
Ansprache Die Decke wird sanft mit dem Filzhammer angeschlagen und die Ansprache mit dem Mikrofon UMIK-1 aufgezeichnet. Die Software REW (roomeqwizard.com) verarbeitet die Daten auf einem Computer (nicht im Lieferumfang enthalten) und identifiziert die Hauptresonanzen der Decke.
Komponenten: Filzhammer, omnidirektionales Mikrofon UMIK-1.

Phase 2: Chladni-Muster
Ausgehend von den in der vorherigen Phase ermittelten Frequenzen werden Töne über den Lautsprecher wiedergegeben, um die Decke in Schwingung zu versetzen. Durch das Aufstreuen von Sägemehl oder anderem feinen Material auf die Oberfläche werden die Schwingungsmuster sowie die Verteilung von Knoten und Antiknoten sichtbar.
Komponenten: Lautsprecher Faital 4FE32 mit Kabel Manax SC22150, Verstärker Nobsound Mini Bluetooth, Ohrstöpsel. Ton-Generator-App und Sägemehl nicht im Lieferumfang enthalten.
Apps: NCH Tone Generator (PC/Mac/Linux) · Android · iOS

Phase 3: Messen der Durchbiegung
Eine punktuelle Last wird auf die Decke aufgebracht und die Verformung mit der an der Konstruktion montierten Messuhr aufgezeichnet. Ein Nut aus Bone schützt die Oberfläche des Stegs. Anhand der gemessenen Durchbiegung lässt sich die tatsächliche Steifigkeit der Decke beurteilen, ein grundlegender Parameter für die Einstellung ihres akustischen Verhaltens.
Komponenten: Rahmen mit Messuhr Yato YT-72450, 1-kg-Gegengewicht, Bonesattel.

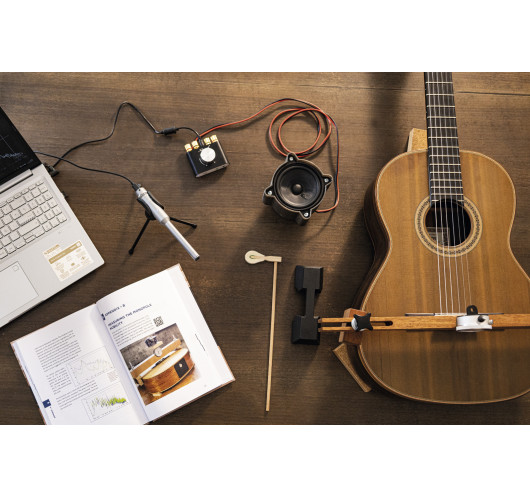

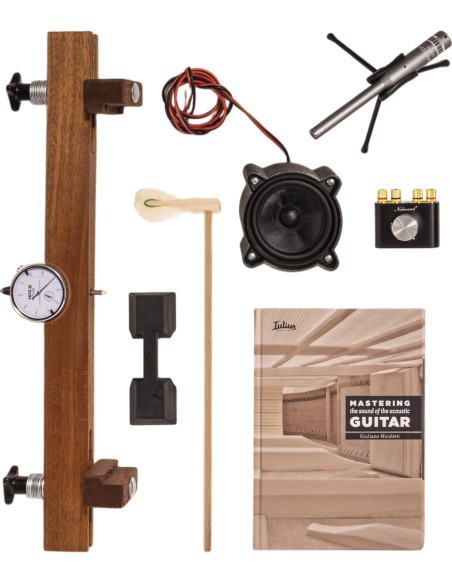

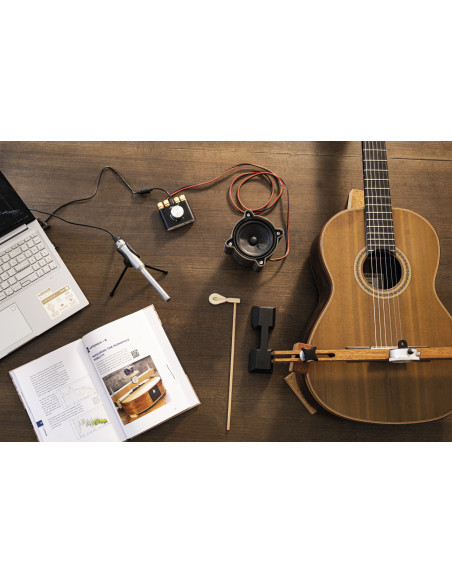

Enthaltene Komponenten

• Filzhammer · Bone Nut · Ohrstöpsel
• Buch „Mastering the Sound of the Acoustic Guitar“ + Montageanleitung
• Mikrofon UMIK-1: 6-mm-Elektret-Kondensatormikrofon mit Kugelcharakteristik, 20 Hz–20 kHz ±1 dB, ADC 24 Bit 44,1/48 kHz, max. 133 dB SPL, USB Plug & Play (Win/Mac/Linux). Inklusive USB-Kabel (1,5 m), Mini-Stativ und Windschutz.
• Nobsound Mini Bluetooth-Verstärker: BT 5.0, USB-/AUX-Eingänge 3,5 mm, 2×50 W bei 4–8 Ω, DC 9–24 V, 78×70×38 mm, 154 g.
• Faital 4FE32 Lautsprecher: 4", 8 Ω, 90 Hz–20 kHz, 30 W RMS/60 W max. Manax SC22150 Kabel: 2×1,50 mm² CCA, 10 m.
• Messen: Messuhr Yato YT-72450 + 1 kg Gegengewicht.
