Kit d'Analyse Acoustique pour Guitare

Kit conçu pour réaliser dans ton atelier les mesures et analyses proposées par Giuliano Nicoletti dans Mastering the Sound of the Acoustic Guitar. Il comprend tous les composants nécessaires pour les trois phases de l'étude acoustique de la table d'harmonie sur des guitares déjà construites — une approche pratique et reproductible, sans nécessiter de connaissances avancées en audio.

Phase 1 : Mesure de la Réponse Acoustique
On frappe doucement la table avec le marteau en feutre et le microphone UMIK-1 enregistre la réponse. Le logiciel REW (roomeqwizard.com) traite les données via un ordinateur (non inclus) et identifie les principales résonances de la table.
Composants : marteau en feutre, microphone UMIK-1 omnidirectionnel.

Phase 2 : Visualisation des Motifs de Chladni
Les fréquences détectées en Phase 1 sont reproduites via le haut-parleur pour faire vibrer la table. En saupoudrant de la sciure ou un matériau similaire sur sa surface, on révèle les motifs vibratoires et la distribution des nœuds et ventres.
Composants : haut-parleur Faital 4FE32 avec câble Manax SC22150, amplificateur Bluetooth Nobsound Mini, bouchons auditifs. Application et sciure non inclus.
Apps : NCH Tone Generator (PC/Mac/Linux) · Android · iOS

Phase 3 : Mesure de la Déflexion de la Table
Une charge localisée est appliquée sur la table et la déformation est enregistrée avec le comparateur monté sur la structure. Un sillet en os protège la finition du chevalet. La déflexion mesurée permet d'évaluer la rigidité réelle de la table d'harmonie, paramètre clé pour ajuster sa performance acoustique.
Composants : structure de mesure avec comparateur Yato YT-72450, poids de 1 kg, sillet en os.

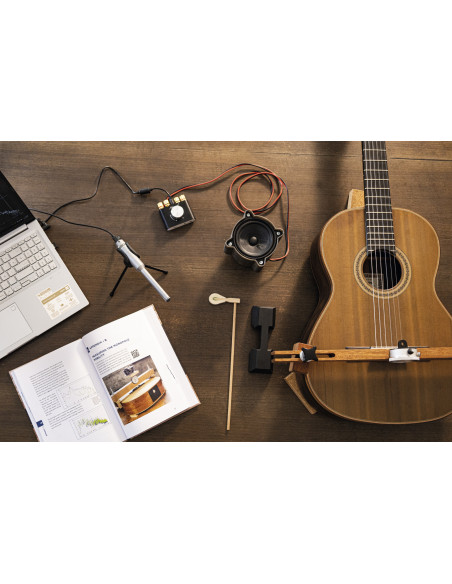

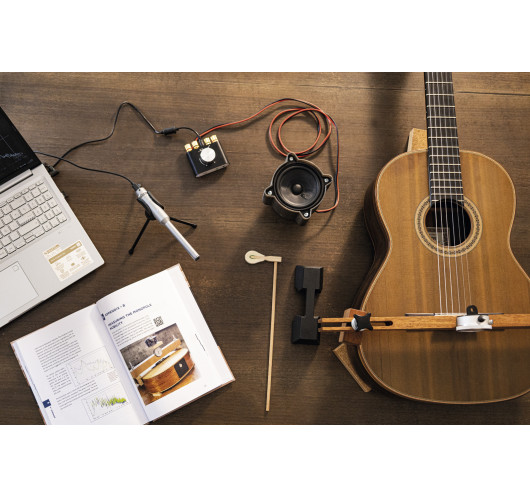

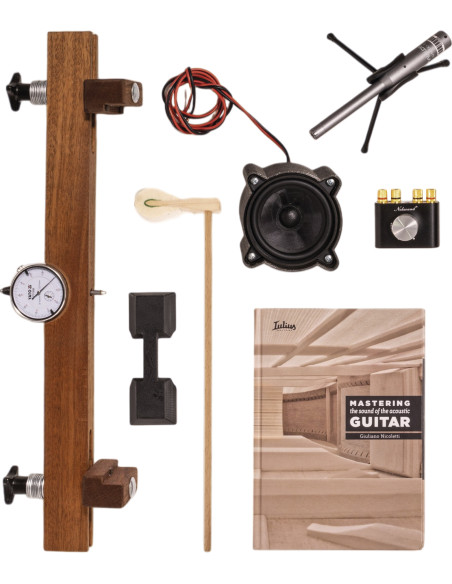

Composants Inclus

• Marteau en feutre · Sillet en os · Bouchons auditifs
• Livre Mastering the Sound of the Acoustic Guitar + Manuel de montage
• Microphone UMIK-1 : condensateur électret omnidirectionnel 6mm, 20Hz–20kHz ±1dB, ADC 24bit 44,1/48kHz, 133dB SPL max, USB plug & play (Win/Mac/Linux). Livré avec câble USB (1,5m), mini trépied et bonnette.
• Amplificateur Bluetooth Nobsound Mini : BT 5.0, entrées USB/AUX 3,5mm, 2×50W @ 4–8Ω, DC 9–24V, 78×70×38mm, 154g.
• Haut-parleur Faital 4FE32 : 4", 8Ω, 90Hz–20kHz, 30W RMS/60W max. Câble Manax SC22150 : 2×1,50mm² CCA, 10m.
• Structure de mesure : comparateur Yato YT-72450 + poids 1kg.
