Set para Análisis Acústico de Guitarras

Set para Análisis Acústico de Guitarras

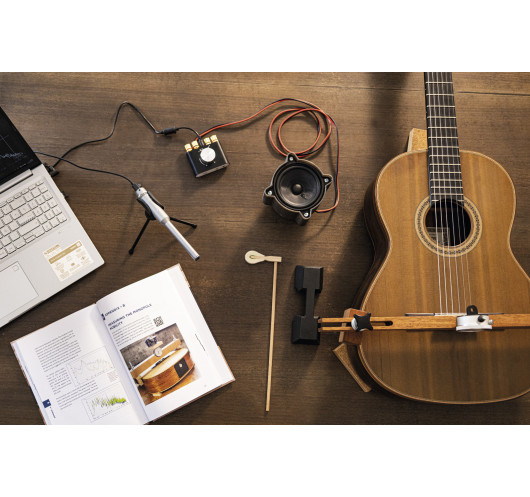

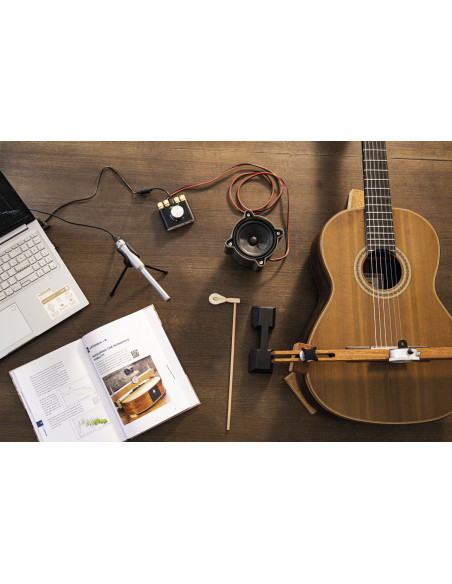

Set diseñado para realizar en el taller las mediciones y análisis propuestos por Giuliano Nicoletti en Mastering the Sound of the Acoustic Guitar. Incluye todos los componentes necesarios para las tres fases del estudio acústico de la tapa armónica en guitarras ya construidas. Especialmente útil para luthiers que desean profundizar en el ajuste acústico de sus instrumentos con una base medible y repetible, sin conocimientos avanzados de audio.

Fase 1: Medición de la Respuesta Acústica
Se golpea suavemente la tapa con el martillo de fieltro y se recoge la respuesta con el micrófono UMIK-1. El software REW (roomeqwizard.com) procesa los datos desde un ordenador (no incluido) e identifica las resonancias principales de la tapa.
Componentes: martillo de fieltro, micrófono UMIK-1 omnidireccional.

Fase 2: Patrones de Chladni
A partir de las frecuencias detectadas en la fase anterior, se reproducen tonos a través del altavoz para hacer vibrar la tapa. Espolvoreando serrín u otro material fino sobre su superficie se revelan los patrones de vibración y la distribución de nodos y antinodos.
Componentes: altavoz Faital 4FE32 con cable Manax SC22150, amplificador Nobsound Mini Bluetooth, tapones auditivos. App generadora de tonos y serrín no incluidos.
Apps: NCH Tone Generator (PC/Mac/Linux) · Android · iOS

Fase 3: Medición de la Deflexión
Se aplica una carga localizada sobre la tapa y se registra la deformación con el reloj comparador montado en la estructura. Una selleta de hueso protege el acabado del puente. La deflexión medida permite evaluar la rigidez real de la tapa, parámetro fundamental para ajustar su comportamiento acústico.
Componentes: estructura con reloj comparador Yato YT-72450, contrapeso de 1 kg, selleta de hueso.

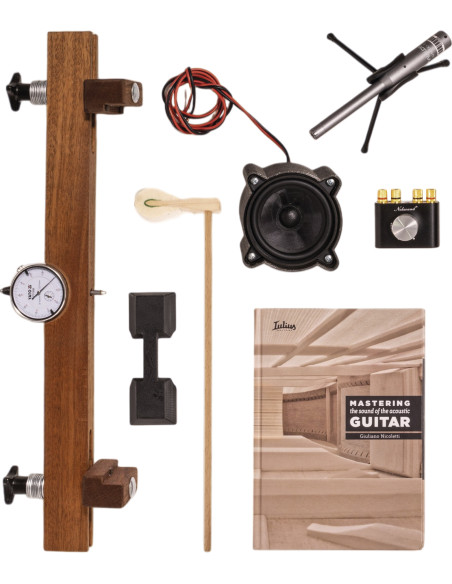

Componentes incluidos

• Martillo de fieltro · Selleta de hueso · Tapones auditivos
• Libro Mastering the Sound of the Acoustic Guitar + Manual de montaje
• Micrófono UMIK-1: condensador electret omnidireccional 6mm, 20Hz–20kHz ±1dB, ADC 24bit 44.1/48kHz, 133dB SPL máx., USB plug & play (Win/Mac/Linux). Incluye cable USB (1,5m), minitrípode y paravientos.
• Amplificador Nobsound Mini Bluetooth: BT 5.0, entradas USB/AUX 3,5mm, 2×50W @ 4–8Ω, DC 9–24V, 78×70×38mm, 154g.
• Altavoz Faital 4FE32: 4", 8Ω, 90Hz–20kHz, 30W RMS/60W máx. Cable Manax SC22150: 2×1,50mm² CCA, 10m.
• Estructura de medición: reloj comparador Yato YT-72450 + contrapeso 1kg.
