Montagevorlage für Stratocaster-Pickups (52 mm)

Montageschablone für Stratocaster-Pickups (52 mm)

Präzisionsschablone für die Montage von Single-Coil-Pickups. Entwickelt, um die Ausrichtung der Stücke aus Glasfasern und das Einsetzen der zylindrischen Magnete in Pickups mit einem Polabstand von 52 mm, wie z. B. bei Stratocaster-Modellen, zu erleichtern.

Diese Schablone ist mit Werkstattpressen oder Säulenbohrmaschinen kompatibel und besteht aus mehreren Stücken aus transparentem Plexiglas, die die Montage Schritt für Schritt führen – mit voller Sichtbarkeit und präzisen Ergebnissen.

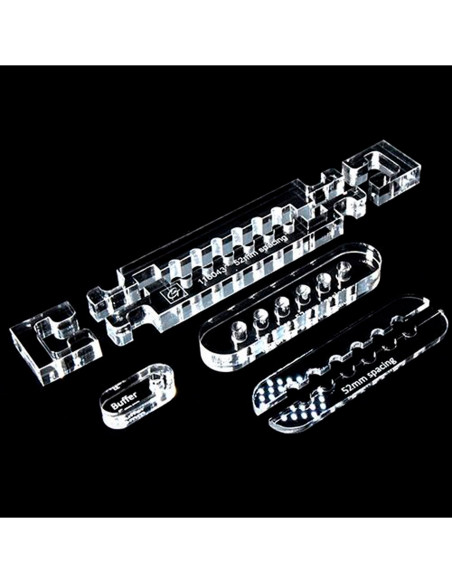

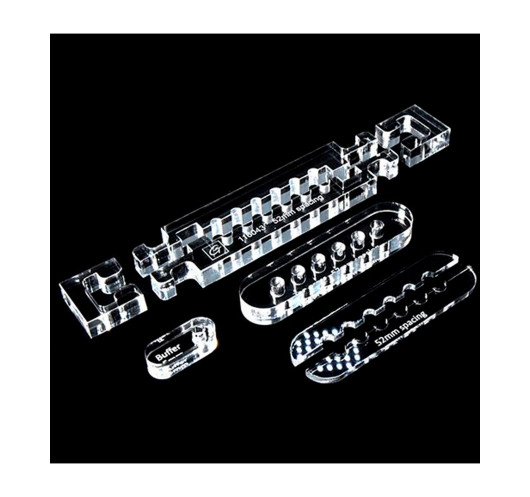

Bestandteile der Vorrichtung

• Führungsanschlag (Buffer): Ausrichtungshilfe, die die äußeren Magnete mit 5 mm Durchmesser festhält und sie gerade hält, während sie in die untere Faser eingesetzt werden. Ermöglicht sicheres Arbeiten ohne Verletzungsgefahr für die Finger.
• 10-mm-Abstandhalter (Spacer 10 mm): 4-stufige Halterung, die auf die äußeren Magnete gesetzt wird, um die mittleren Magnete zu positionieren. Lässt sich nach dem Drücken auf das obere Stück leicht wie ein Puzzle auseinandernehmen.
• 3-mm-Abstandhalter (Spacer 3 mm): 2-stückiger Abstandhalter, der die obere Faser gegenüber der unteren anhebt. Kann zusammen mit dem 10-mm-Abstandhalter verwendet werden, um die Gesamthöhe einzustellen. Er kann geschliffen oder als Schablone verwendet werden, um individuelle Abstandhalter herzustellen.
• Oberpresse (Top Press): Wird vor dem Andrücken der oberen Faser bündig auf die Magnete gelegt. Ihre Dicke von 5 mm ermöglicht ein gerades und gleichmäßiges Einlegen, selbst bei versetzten Magnetkonfigurationen (staggered).

Eigenschaften

• Instrument: E-Gitarre
• Material: Transparentes Plexiglas
• Verwendung: Montage und Ausrichtung von Stratocaster-Pickups
• Kompatibilität: Polabstand 52 mm
• Lieferumfang: Führungsleiste, Distanzstücke 10 mm und 3 mm, obere Halterung
• Verkaufseinheit: 1 Komplettset
