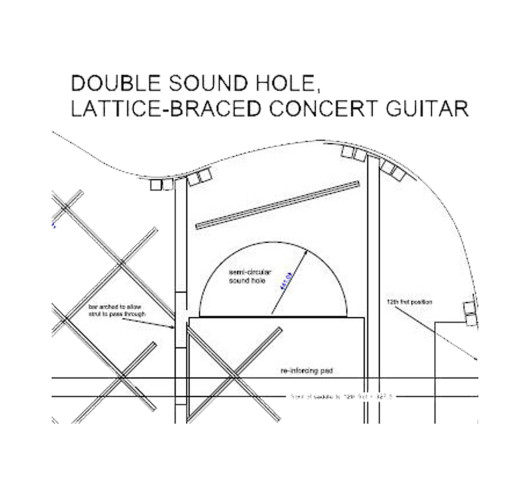

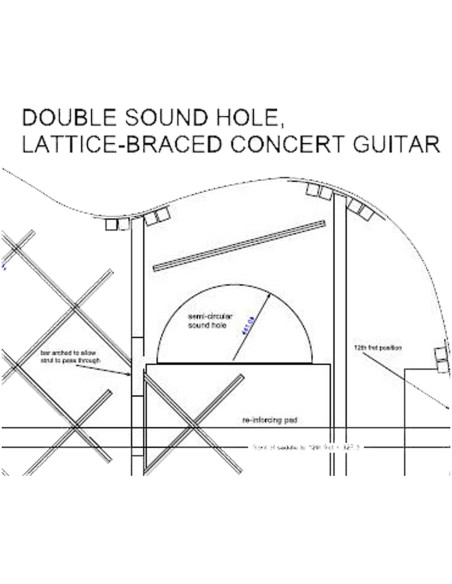

Bauplan für eine Konzertgitarre mit zwei Schalllöchern und Lattice-Bracing

• Format: A2 (420 x 594 mm)
• Maßstab: 1:1
• Maße der Zeichnung: in Millimetern.
• Anzahl: 4 Blätter
• Blatt 1: Entwurf von Steg, Kopf, Rosette, Klötze
• Blatt 2: Entwurf der Innenseite der Decke und der Stäbe
• Blatt 3: Entwurf 2 der Innenseite der Decke und der Rippen
• Blatt 4: Entwurf von Griffbrett, Hals und Resonanzkörper
• Erstellt von: Roy Courtnall
• Beschreibung: Gitarren mit doppelten Schalllöchern wurden zu Beginn des 20. Jahrhunderts hergestellt, vor allem vom spanischen Gitarrenbauer Francisco Simplicio, der 1874 in Barcelona geboren wurde. Simplicio verwendete eine Abwandlung der traditionellen Stimmstäbe. Zeitgenössische Hersteller haben mit verschiedenen Resonanzstabdesigns experimentiert, wobei der Schwerpunkt auf der Vergrößerung des Resonanzkorbbereichs lag; dies wurde erreicht, indem die Schalllöcher in den oberen Bereich der Gitarre verlegt wurden. Das hier gezeigte traditionelle Lattice-Resonanzstabdesign verleiht der Gitarre außergewöhnliche Lautstärke, Projektion und Sustain. Die hier angebotenen Pläne zeigen sowohl ein doppeltes halbkreisförmiges Design als auch ein doppeltes kreisförmiges Schalllochdesign.
